Hilos simples N2XSY NA2XSY N2XS2Y NA2XS2Y N2XS(F)2Y NA2XS(F)2Y N2XS(FL)2Y NA2XS(FL)2Y

Según VDE, HD 620 S1, IEC 60502
Aprobado por ISO, CCC, CE
Lugar de origen: Henan, China
Código del HS: 8544492100
MOQ: 500 metros

10~90 $ / Contador

5

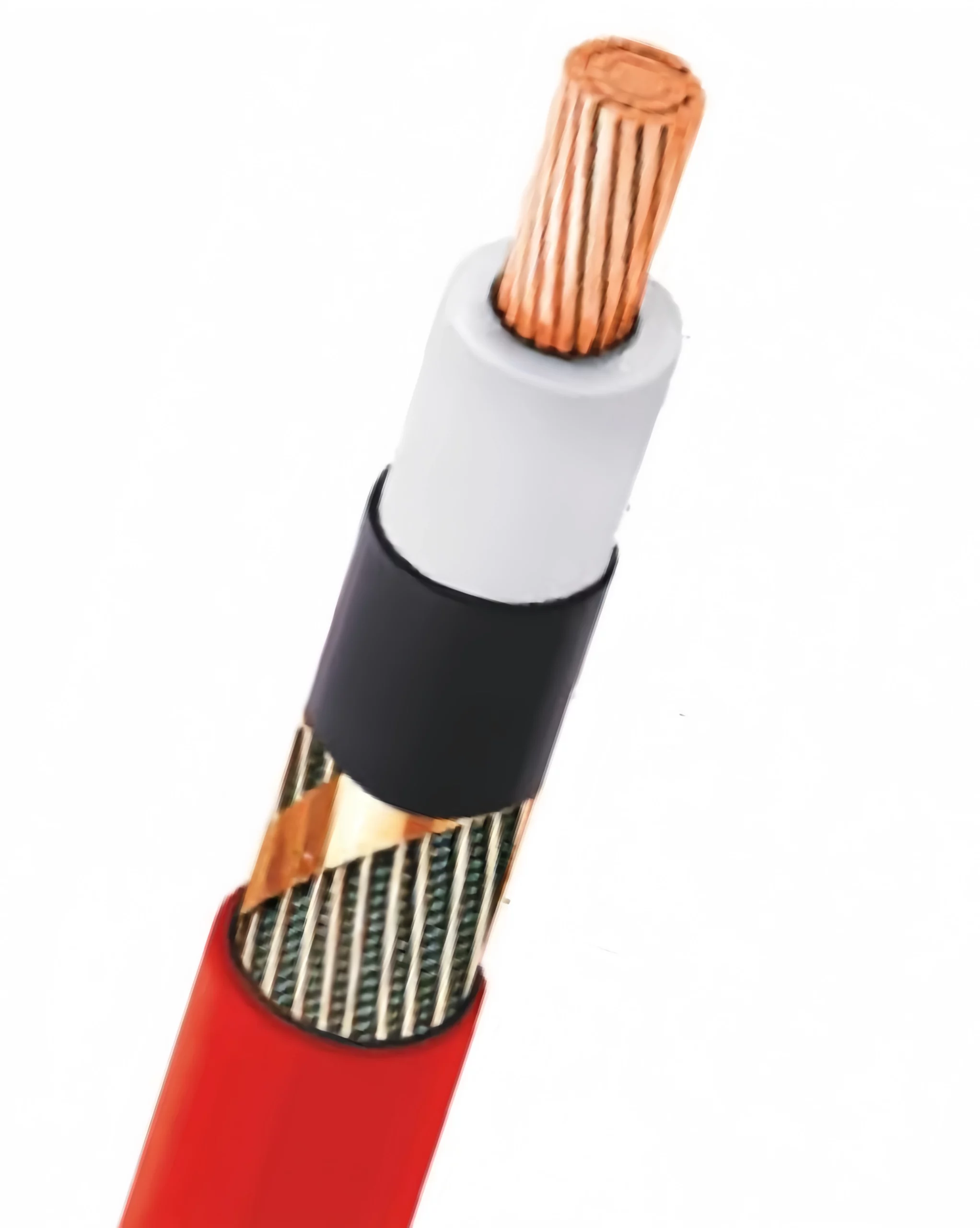

N2XSY es un cable de media tensión unipolar de alta resistencia. El cable N2XSY es adecuado para aplicaciones de 6/10 kV, 12/24 kV o 18/30 kV.

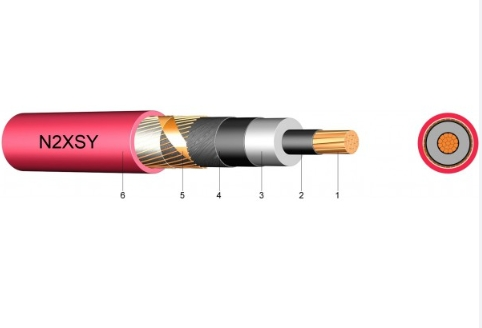

Construcción de cable N2XSY

1. Conductor: cobre trenzado de clase 2 o aluminio

2. Capa semiconductora interna.

3. Aislamiento: XLPE.

4. Capa semiconductora externa. Facilita una buena conexión eléctrica y estanqueidad.

5. Pantalla: Pantalla de alambre de cobre y cinta de cobre.

6. Chaqueta: PVC. Proporciona protección física contra daños mecánicos a la vez que es impermeable y resistente a la corrosión química. Color rojo o negro

Características del cable N2XSY

Autoextinguible e ignífugo
Mejor estabilidad eléctrica y rendimiento a largo plazo
Instalación flexible, se puede enterrar directamente

Especificación del cable N2XSY

Rango de temperatura: – 20 °C-70 °C
Temperatura mínima de colocación: -5°C
Temperatura máxima de cortocircuito: 250 °C (Duración del cortocircuito máx. 5 s)
Radio de curvatura mínimo: 15x

Hoja de datos del cable N2XSY de 12 / 20 kV

Número de núcleos y Sección transversal nominal (mm2)	Director diámetro (aprox.) milímetro	Nominal aislamiento espesor milímetro	Diámetro más aislamiento (aprox.) milímetro	Vaina nominal espesor milímetro	Diámetro exterior (aprox.) milímetro	Peso (aprox.) kg/km	Resistencia DC a 20 °C Ω/km	Actual Llevar Capacidad Suelo A	Actual Llevar Capacidad Aire A
1 x 35 RM/16	7.2	5.5	19.5	2.5	29	1069	0.524	189	200
1 x 50 RM/16	8.2	5.5	20.5	2.5	30	1203	0.387	222	239
1 x 70 RM/16	9.8	5.5	22.1	2.5	31	1447	0.268	271	297
1 x 95 RM/16	11.3	5.5	23.6	2.5	33	1718	0.193	323	361
1 x 120RM/16	12.8	5.5	25.1	2.5	34	2007	0.153	367	416
1 x 150RM/25	14.2	5.5	26.5	2.5	36	2364	0.124	409	470
1 x 185RM/25	15.8	5.5	28.1	2.5	37	2744	0.099	461	538
1 x240RM/25	18.3	5.5	30.6	2.5	40	3352	0.075	532	634
1 x300RM/25	20.7	5.5	33.0	2.5	42	4032	0.060	599	724
1 x400RM/35	23.3	5.5	35.6	2.5	45	4988	0.047	671	829
1 x500RM/35	26.5	5.5	38.8	2.5	48	6080	0.037	754	953
