Cable 6/10 12/20 18/30 kV NA2XSEY 3 hilos

Según DIN VDE 0276part 620, HD 620 e IEC 60502
Aprobado por ISO, CCC, CE
Lugar de origen: Henan, China
Número de núcleos: 3
Código del HS: 8544492100
MOQ: 500 metros

16~145 $ / Contador

5

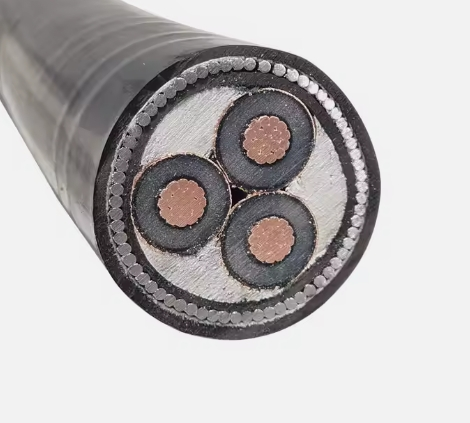

NA2XSEY cable es un cable de media tensión de tres hilos. Diseñado para el tendido subterráneo en entornos con altos niveles de corriente de cortocircuito, como áreas urbanas e industriales, así como a través de conductos de cables, en el aire o bajo tierra. Está diseñado con una estructura que es resistente a las altas temperaturas y a la corrosión química y características de protección UV, con una construcción robusta para la instalación en una variedad de entornos hostiles. NA2XSEY cables suelen estar disponibles en una variedad de niveles de voltaje, como 3,6/6 kV, para adaptarse a los diferentes requisitos del sistema de alimentación.

Construcción:

Conductor: Cu o Al (trenzado circular compacto)
Capa interior: Material semiconductor
Aislamiento: XLPE (polietileno reticulado)
Capa exterior: material semiconductor y cinta
Pantalla: Alambres de cobre y cinta de cobre
Cubierta exterior: PVC (cloruro de polivinilo) o PE
Color de la funda: Rojo/Negro

Especificación del cable NA2XSEY

Clasificación de temperatura fija: -20 °C a +70 °C flexionado: -5 °C a +70 °C
Temperatura máxima de funcionamiento: 90 °C
Temperatura máxima de cortocircuito: 250 °C (Duración del cortocircuito máx. 5 s)
Radio de curvatura mínimo: 15x

Hoja de datos de NA2XSEY cable

Área nominal de la sección transversal mm ²	Diámetro total del cable (aprox.) milímetro	Peso del cable (aprox.) kg/km	Resistencia DC del conductor a 20 °C ohm/km	Capacidad de carga de corriente
NA2XSEY- 6/10kV				En el suelo	En el aire
3×25/16	39.3	1408	1.20	95	105
3×35/16	41.7	1605	0.868	115	125
3×50/16	44.7	1856	0.641	135	150
3×70/16	48.5	2224	0.443	170	185
3×95/16	52.2	2630	0.320	205	220
3×120/16	55.4	3008	0.253	235	250
3×150/25	58.9	3419	0.206	270	280
3×185/25	62.7	3947	0.164	310	320
3×240/25	67.9	4727	0.125	370	375
3×300/25	73.0	5548	0.100	420	425
NA2XSEY- 8.7/15kV
3×25/16	44.4	1759	1.20	95	105
3×35/16	46.8	1974	0.868	115	125
3×50/16	49.8	2248	0.641	135	150
3×70/16	53.7	2645	0.443	170	185
3×95/16	57.3	3079	0.320	205	220
3×120/16	60.6	3481	0.253	235	250
3×150/25	64.0	3918	0.206	270	280
3×185/25	67.9	4476	0.164	310	320
3×240/25	73.0	5295	0.125	370	375
3×300/25	78.0	6121	0.100	420	425
NA2XSEY- 12/20kV
3×35/16	51.7	2207	0.868	115	125
3×50/16	54.3	2464	0.641	135	150
3×70/16	58.4	2877	0.443	170	185
3×95/16	62.3	3340	0.320	205	220
3×120/16	65.3	3766	0.253	235	250
3×150/25	68.5	4204	0.206	270	285
3×185/25	72.4	4757	0.164	310	320
3×240/25	78.0	5591	0.125	365	370
3×300/25	83.0	6500	0.100	415	420
NA2XSEY-18/30kV
3×35/16	63.3	3035	0.868	132	119
3×50/16	65.8	3327	0.641	158	140
3×70/16	69.9	3793	0.443	196	171
3×95/16	73.8	4307	0.320	236	203
3×120/16	76.9	4774	0.253	273	232
3×150/25	80.1	5284	0.206	309	260
3×185/25	84.0	5858	0.164	355	294
3×240/25	89.5	6726	0.125	415	340
3×300/25	94.6	7740	0.100	475	384
