NA2XS2Y Conductor de Al con aislamiento XLPE y cubierta de PE
- Conforme a IEC 60502-2, DIN VDE 0276 parte 620
- Aprobado por ISO, CCC, CE
- Lugar de origen: Henan, China
- Código HS: 8544492100
- MOQ: 500 metros
5
NA2XS2Y es un cable de alimentación de media tensión de un solo núcleo de alta calidad. El cable tiene un conductor de aluminio aislado de polietileno reticulado (XLPE) que proporciona un excelente rendimiento eléctrico y térmico. La cubierta de PE tiene una alta durabilidad mecánica y puede soportar una alta tensión mecánica durante la instalación o el funcionamiento. Es seguro para una amplia gama de aplicaciones y tiene una vida útil de hasta 50 años. Además, con la misma clase de tensión nominal, NA2XS(F)2Y y NA2XS(FL)2Y ofrecen una impermeabilización mejorada sobre la base de la construcción NA2XS2Y.
Aplicación
Esta serie de productos es adecuada para sistemas de transmisión y distribución de energía con un voltaje nominal de 3.6KV-36KV. Es adecuado para enterramiento directo, sistemas de bandejas de cables y centrales eléctricas. Es adecuado para enterramiento directo, sistemas de bandejas de cables y centrales eléctricas, así como para instalaciones exteriores e interiores en diferentes entornos.

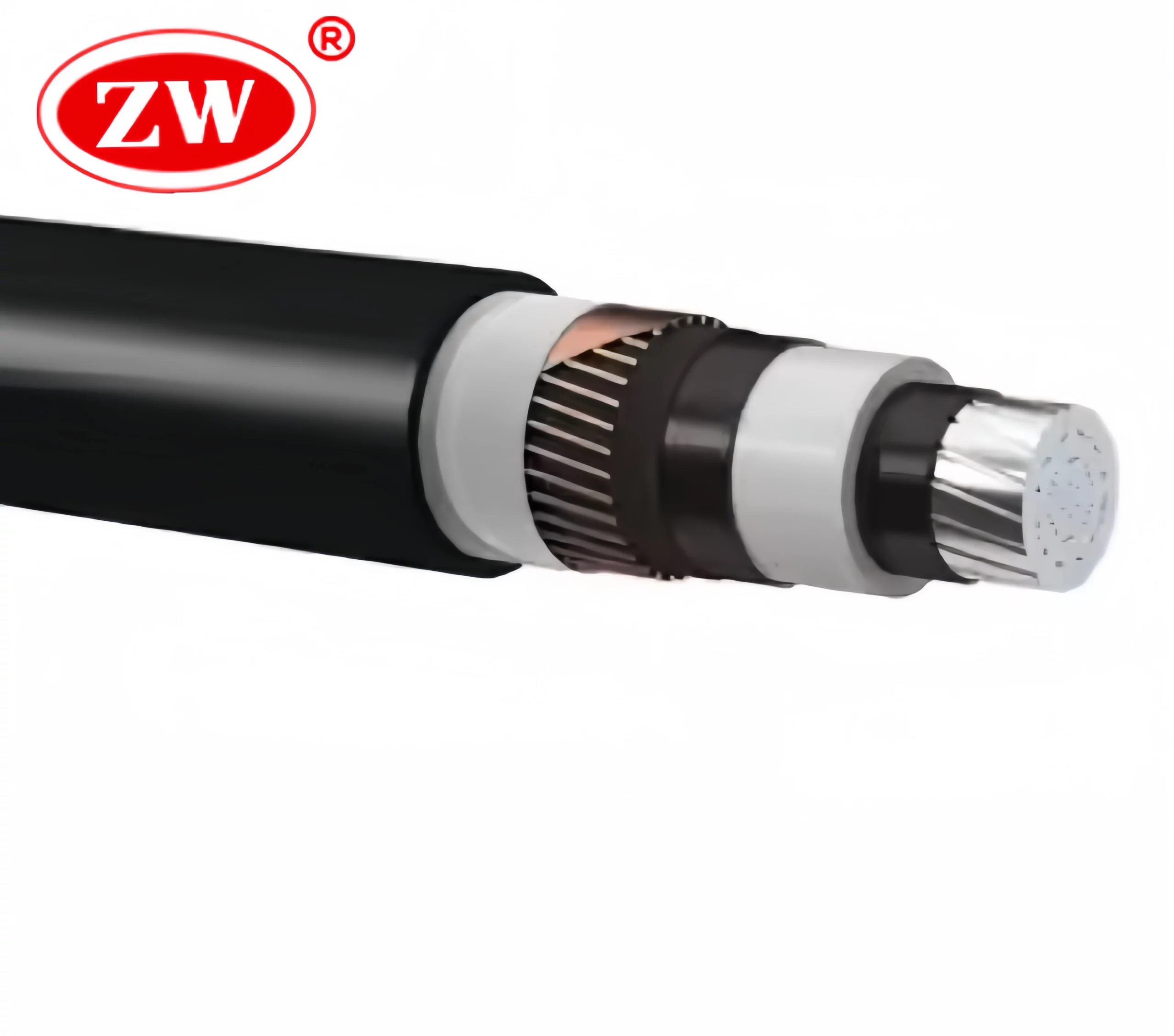

Construcción
- Aluminio trenzado de clase 2
- Capa conductora interna
- Aislamiento del núcleo: Polietileno reticulado (XLPE)
- Capa conductora exterior
- Pantalla de alambre de cobre
- Contrahélice de cobre
- Cinta de separación
- Cubierta exterior: PE rígido (polietileno)
- Color de la funda: Negro
Especificación del cable NA2XS2Y
- Rango de temperatura: -20 °C a +70 °C
- Temperatura de funcionamiento admisible del conductor: +90 °C
- Temperatura de cortocircuito admisible en el conductor:+250 °C (Duración del cortocircuito máx. 5 s)
- Radio de curvatura mínimo: 15x
Cable NA2XS2Y 12/20 (24) kV Hoja de datos
| Número de núcleos y Sección transversal nominal (mm²) | Índice Alu (kg/km) | Índice de Cu (kg/km) | Diámetro total aprox. (milímetros) | Peso del cable aprox. (kg/km) |
| 1×35 RM/16 | 102 | 182 | 28 | 700 |
| 1X50 RM/16 | 145 | 182 | 29 | 767 |
| 1×70 RM/16 | 203 | 182 | 31 | 860 |
| 1×70 RM/25 | 182 | 283 | 31 | 950 |
| 1X95 RM/16 | 276 | 182 | 32 | 974 |
| 1X120 RM/16 | 348 | 182 | 34 | 1078 |
| 1X150 RM/25 | 435 | 283 | 35 | 1267 |
| 1X185 RM/25 | 537 | 283 | 37 | 1412 |
| 1X240 RM/25 | 696 | 283 | 39 | 1625 |
| 1×300 RM/25 | 870 | 283 | 41 | 1839 |
| 1X400 RM/35 | 1160 | 394 | 44 | 2224 |
| 1×500 RM/35 | 1450 | 394 | 47 | 2597 |
