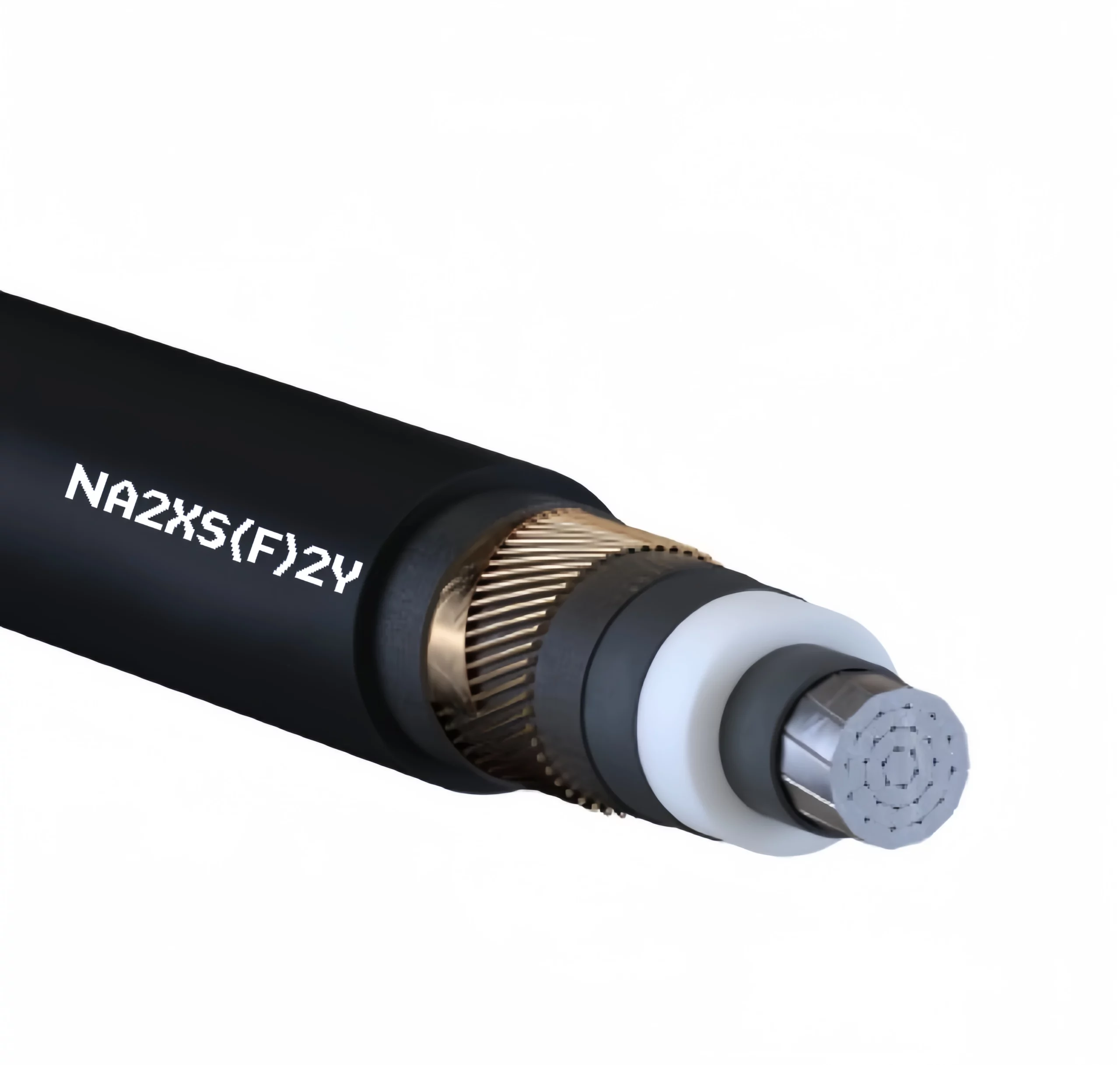

Cable de alimentación de aluminio unipolar NA2XS(F)2Y
- Según IEC 60502-2, DIN VDE 0276 parte 620
- Aprobado por ISO, CCC, CE
- Lugar de origen: Henan, China
- Código del HS: 8544492100
- MOQ: 500 metros
5
El cable NA2XS(F)2Y es un cable de aluminio de alto rendimiento de un solo núcleo diseñado para la transmisión de energía de media tensión. Está construido con un alto estándar con aislamiento XLPE, armadura de cinta de acero y cubierta de PE. El cable eléctrico NA2XS(F)2Y está certificado según varias normas internacionales (incluidas ISO 9001, OHSAS 18001 y CCC) para cumplir con estrictos requisitos de calidad y seguridad.
Características del producto
- Estanco longitudinalmente
- Armadura de alta tensión mecánica y resistencia
- Disponible en clases de voltaje de 6/10 kV, 12/20 kV y 18/30 kV.
Aplicación
Instalación en interiores: Instalación en el interior de edificios, incluyendo cuartos eléctricos y conductos de cables.
Tendido al aire libre: Los cables NA2XS(F)2Y pueden adaptarse a diversos entornos exteriores. Por ejemplo, enterrados directamente, colocados en zanjas de cables, o a través de tuberías subterráneas bajo el agua en ambientes húmedos.
Redes Industriales y Eléctricas: Instalación fija en bandejas de cables en instalaciones industriales, centrales eléctricas y redes de distribución de energía.

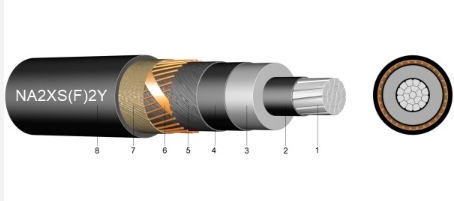

Construcción
- Aluminio trenzado de clase 2
- Capa conductora interna
- Aislamiento del núcleo: Polietileno reticulado (XLPE)
- Capa conductora exterior
- Envoltura longitudinal estanca al agua
- Criba de alambre de cobre con uno o dos enlaces de cobre en contraespiral
- Cinta metálica fijada de forma segura a la funda de PE
- Cubierta exterior: PE rígido (polietileno)
- Color de la funda: Negro
Especificación NA2XS(F)2Y
-
- Rango de temperatura: -20 °C a +70 °C
- Temperatura de funcionamiento admisible del conductor: +90 °C
- Temperatura de cortocircuito admisible en el conductor:+250 °C (Duración del cortocircuito máx. 5 s)
- Radio de curvatura mínimo: 15x
12/20 (24) kV NA2XS(F)2Y Hoja de datos
| Número de núcleos y Sección transversal nominal (mm²) | Índice Alu (kg/km) | Diámetro total aprox. (milímetros) | Peso del cable aprox. (kg/km) |
| 1 x 50 RM/16 | 145 | 29 | 768 |
| 1 x 70 RM/16 | 203 | 31 | 868 |
| 1 x 95 RM/16 | 276 | 32 | 975 |
| 1 x 120 RM/16 | 348 | 34 | 1079 |
| 1 x 150 RM/25 | 435 | 35 | 1268 |
| 1 x 185 RM/25 | 537 | 37 | 1413 |
| 1 x 240 RM/25 | 696 | 39 | 1626 |
| 1 x 300 RM/25 | 870 | 41 | 1845 |
| 1 x 400 RM/35 | 1160 | 44 | 2226 |
| 1 x 500 RM/35 | 1450 | 47 | 2599 |
