Cable unipolar NA2XS2Y NA2XS(F)2Y NA2XS(FL)2Y

Según IEC 60502-2, DIN VDE 0276 parte 620
Aprobado por ISO, CCC, CE
Lugar de origen: Henan, China
Código del HS: 8544492100
MOQ: 500 metros

8~100 $ / Contador

5

El cable NA2XS (FL) 2Y es un cable revestido de polietileno reticulado con aislamiento de polietileno de un solo núcleo diseñado para la transmisión de energía de media tensión. Tiene un diseño impermeable longitudinal y transversal, lo que significa que se pueden usar en entornos donde pueden estar expuestos al agua o a la alta humedad sin comprometer su rendimiento eléctrico.

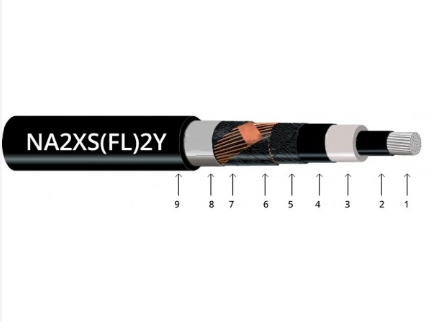

Construcción de cable NA2XS(FL)2Y

Aluminio trenzado de clase 2
Capa conductora interna
Aislamiento del núcleo: Polietileno reticulado (XLPE)
Capa conductora exterior
Envoltura longitudinal estanca al agua
Criba de alambre de cobre con uno o dos enlaces de cobre en contraespiral
Cinta metálica fijada de forma segura a la funda de PE
Cubierta exterior: PE rígido (polietileno)
Color de la funda: Negro

Características del producto

Uso en exteriores
Mejor estanqueidad
Entierro directo
Estabilidad a los rayos UV y resistencia mecánica

Aplicación

Instalación fija interior y exterior: Instalaciones industriales, subestaciones y grandes edificios comerciales para la transmisión de energía.
Tendido subacuático y subterráneo
En bandejas de cables para redes de distribución, industriales y centrales eléctricas

Especificación del cable NA2XS(FL)2Y

Rango de temperatura: -20 °C a +70 °C
Temperatura de funcionamiento admisible del conductor: +90 °C
Temperatura de cortocircuito admisible en el conductor:+250 °C (Duración del cortocircuito máx. 5 s)
Radio de curvatura mínimo: 15x

Hoja de datos del cable NA2XS(FL)2Y

Número de núcleos y Sección transversal nominal (mm²)	Diámetro total aprox. (milímetros)	Peso de Cu (kg/km)	Peso del cable aprox. (kg/km)	Resistencia DC del conductor a 20°C	Actual Llevar capacidad tierra A	Actual Llevar capacidad de aire A
6/10 (12) kV
1 x 50 RM/16	30	182	650	0.641	194	215
1 x 70 RM/16	32	182	736	0.443	236	269
1 x 95 RM/16	33	182	852	0.32	281	327
1 x 120 RM/16	34	182	950	0.258	318	377
1 x 150 RM/25	36	283	1128	0.203	350	424
1 x 185 RM/25	38	283	1269	0.165	393	485
1 x 240 RM/25	40	283	1473	0.125	453	573
1 x 300 RM/25	42	283	1679	0.100	507	652
1 x 400 RM/35	46	394	2076	0.0778	559	741
1 x 500 RM/35	49	394	2439	0.0605	622	838
12/20 (24) kV
1 x 50 RM/16	35	182	806	0.641	195	217
1 x 70 RM/16	36	182	903	0.443	237	270
1 x 95 RM/16	38	182	1029	0.32	282	328
1 x 120 RM/16	39	182	1135	0.258	320	378
1 x 150 RM/25	41	283	1320	0.203	353	425
1 x 185 RM/25	43	283	1474	0.164	396	485
1 x 240 RM/25	45	283	1750	0.125	457	573
1 x 300 RM/25	47	283	1911	0.100	511	652
1 x 400 RM/35	50	394	2330	0.0778	566	740
1 x 500 RM/35	54	394	2708	0.0605	630	838
18/30 (36) kV
1 x 50 RM/16	39	182	1036	0.641	196	217
1 x 70 RM/16	40	182	1146	0.443	238	270
1 x 95 RM/16	42	182	1286	0.32	284	328
1 x 120 RM/16	44	182	1404	0.258	322	378
1 x 150 RM/25	45	283	1598	0.203	355	425
1 x 185 RM/25	47	283	1776	0.164	400	485
1 x 240 RM/25	49	283	2004	0.125	461	572
1 x 300 RM/25	52	283	2300	0.100	516	649
1 x 400 RM/35	55	394	2682	0.0778	572	737
1 x 500 RM/35	57	394	3150	0.0605	638	835
