En la industria del cable, puede encontrar muchas opciones para cablear sus edificios comerciales o residenciales. Sin embargo, seleccionar el cable adecuado le salvará de futuras pérdidas de degradación del cable con el tiempo.
Por lo tanto, seleccionar el tipo de cable adecuado, teniendo en cuenta los factores de color y tamaño, es un factor crucial durante el cableado de su edificio.
El cable THHN es una de las opciones más comunes de su electricista hoy en día. Exhibe varias ventajas que lo ayudan a evitar pérdidas futuras y proporciona una solución a largo plazo para el sistema de cableado de su edificio.
Sin embargo, es importante recordar que el alambre THHN no es adecuado para el entierro directo. Por lo tanto, debe consultar a cualquier experto en la materia o electricista para la instalación adecuada siguiendo los códigos de construcción locales.
Por lo tanto, en este blog de negocios, veremos algunas de las características importantes de las especificaciones de cable THHN y en qué se diferencia de otros cables de construcción como Romex® y XHHW.
¿Qué significa thhn wire?
Cuando la gente compra alambre siempre pregunta “¿qué significa thhn en alambre?”. El alambre THHN se refiere a “Termoplástico de alta resistencia al calor, recubierto de nailon”, mientras que THWN se refiere a “Termoplástico de alta resistencia al agua, recubierto de nailon”.
El cable THHN se usa comúnmente en sistemas de cableado de edificios. Es el cable aislado con conductores de un solo núcleo aislados o rodeados por aislamiento de PVC y una cubierta de nailon.
El alambre Thhn es famoso por su resistencia al calor, resistencia a la humedad y durabilidad, lo que lo hace aplicable para varios aparatos eléctricos de interior y exterior, especialmente en ambientes húmedos.
El conductor de cobre del cable puede ser sólido o trenzado. El aislamiento es de PVC y la funda es de nylon. Thhn-2 es esencialmente lo mismo que thhn.
Después de una breve comprensión del cable thnn, hagamos un estudio más profundo de la especificación del cable trenzado thhn.
Especificación de cables THHN/THWN-2
THHN/THWN-2 es el tipo de alambre de construcción. Su estándar de código está definido por el Código Eléctrico Nacional (NEC). Este cable se utiliza principalmente para el recableado de 600 voltios o de nueva construcción. Descubramos a continuación algunas de las características importantes de los cables THHN/THWN-2:
Características técnicas
- Conductores: Los materiales conductores del cable THHN/THWN-2 son cobre trenzado, sin recubrimiento o aluminio. El tipo de cobre incluye los tipos estándar ASTM-B8, ASTM-B3 y ASTM-B787.
- Aislamiento: Utiliza el aislante termoplástico Cloruro de Polivinilo (Cable de PVC), retardante de llama. Es resistente al calor y a la humedad.
- Chaqueta: Consiste en la chaqueta Bilon, que proporciona una cubierta exterior. Cuenta con los estándares UL-83 y UL-1063.
- Clasificación de temperatura: La clasificación de temperatura de los cables THHN en áreas secas o húmedas es de alrededor de 90 grados, mientras que en aceite y refrigerantes la temperatura seleccionada es de alrededor de 75 grados.
Características adicionales
- El aislamiento puede soportar la exposición a la luz solar sin degradarse.
- Este cable tiene las siguientes propiedades interesantes de resistencia al aceite y al refrigerante. Ayuda a que sea una opción adecuada en un entorno industrial.
Diferencia entre Romex y Thhn Wire
Si echa un vistazo a los cables Romex® y THHN, verá que ambos son ampliamente utilizados en los sistemas de cableado eléctrico. Sin embargo, se pueden encontrar algunas diferencias en su construcción y aplicaciones. Entonces, averigüemos en qué se diferencian con respecto a las aplicaciones, la construcción y más.
Construcción
- Si revisa el interior del cable Romex®, consta de dos o más conductores. Cada uno de estos conductores está aislado individualmente. Luego, todo el paquete está rodeado por una chaqueta exterior. Por lo tanto, los cables romex® son como haces de cables THHN envueltos en PVC.
- Mientras que el cable THHN es un tipo de cable de un solo conductor rodeado por una cubierta de nailon.
Aplicación
- Romex® es ampliamente utilizado para aplicaciones en interiores debido a su cubierta de PVC menos duradera, lo que lo convierte en una opción más barata en comparación con el alambre THHN.
- THHN es más versátil que Romex®. Puede usarlo para aplicaciones tanto en interiores como en exteriores según los requisitos de su aplicación.
Cumplimiento del código
- El código de construcción restringe el uso de Romex® en edificios residenciales.
- El alambre THHN está aprobado por los códigos de construcción. Por lo tanto, puede usarlos para el sistema de cableado de edificios comerciales o residenciales.

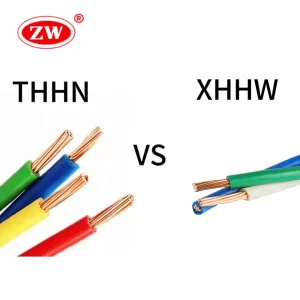

THHN vs. XHHW-2: ¿Cuál es la diferencia?
THHN/THWN-2 tiene un aislamiento termoplástico, mientras que XHHW-2 es un aislamiento termoestable. El termoplástico es más barato que el termoestable y se requiere un recubrimiento de nailon para la clasificación del sistema de aislamiento. THHN y XHHW-2 difieren en muchos factores. A continuación se explican algunos de los puntos comunes:
Aislamiento
- El aislamiento del alambre THHN es de cloruro de polivinilo con una cubierta de nylon.
- Mientras que XHHW-2 está aislado con polietileno reticulado (XLPE). El aislamiento es resistente al calor y al agua.
Flexibilidad
- El aislamiento termoplástico de THHN lo hace menos flexible que XHHW-2.
- Mientras que, el aislamiento XLPE en XHHW-2 mejora la flexibilidad y facilita el proceso, especialmente en espacios reducidos.
Chaqueta
- THHN tiene una chaqueta de nailon más fina. Permite que quepan más cables THHN en espacios reducidos.
- XHHW-2 tiene una chaqueta más gruesa y robusta. Ayuda a proporcionar una mejor protección contra el daño físico.
Costar
- THHN es menos costoso y es rentable, debido al uso de materiales simples.
- El uso de aislamiento XLPE hace que el XHHW-2 sea más caro que el THHN para aplicaciones de cableado.
Aplicaciones
- Puede usar THHN en aplicaciones residenciales y comerciales donde hay una exposición mínima a la humedad.
- Mientras que puede usar XHHW-2 en aplicaciones industriales y al aire libre. El uso de XHHW-2 es común en altas temperaturas y ambientes químicamente expuestos.
A continuación se muestra la tabla para una comparación rápida:
| Característica | THHN | XHHW-2 |
| Aislamiento | PVC | Polietileno reticulado (XLPE) |
| Clasificación de temperatura (seco/húmedo) | 90 °C (seco/húmedo) / 75 °C (aceite/refrigerante) | 90 °C / 90 °C (para todas las condiciones) |
| Flexibilidad | Menos flexible gracias a los aislamientos de PVC | Más flexible gracias a los aislamientos de XLPE |
| Costar | Menos costoso | Más caro |
| Aplicaciones | Edificios de uso general, comerciales o residenciales | Se utiliza en entornos exigentes, con altas temperaturas, humedad, etc. |
Aprende también: THHN VS XHHW: Características, diferencias y consideraciones
Thhn wire Conclusión
Debe seleccionar el cable adecuado para el cable de su construcción para obtener confiabilidad a largo plazo. El alambre THHN destaca por su resistencia al calor y a la humedad. Esto lo convierte en una opción adecuada para aplicaciones en interiores y exteriores.
Sin embargo, debe seguir los códigos de construcción locales durante la instalación.
Los cables THHN ofrecen versatilidad, mientras que XHHW-2 ayuda en entornos desafiantes. También tenga en cuenta que el alambre THHN es el mejor para lugares secos.
Entonces, de esta manera, verificamos las diferencias entre varios tipos de cables de construcción y sus aplicaciones en diversas condiciones ambientales.
Si está buscando los fabricantes de cables de thhn adecuados, no busque más allá de ZW Cables. Con aproximadamente 30 años de servicio, ZW Cables es un productor de alambre de cobre a gran escala y modernizado en toda China en la actualidad. Seguimos todos los estándares requeridos y hemos pasado todas las certificaciones necesarias para el alambre thhn.
Por lo tanto, póngase en contacto con nosotros hoy mismo y solicite un presupuesto. Le guiaremos a través de la selección correcta de alambre thhn para sus aplicaciones.
Preguntas frecuentes sobre Thnn wire
¿Se puede enterrar el cable THHN?
El cable se puede enterrar. Sin embargo, enterrar los cables requiere considerar ciertos aspectos, como la profundidad del enterramiento, el conducto, la forma en que el cableado es subterráneo y la conexión a tierra.
Las diferentes regiones tienen regulaciones y requisitos; La profundidad del entierro suele ser de 457,2 mm, pero la profundidad específica aún debe seguir las regulaciones locales. Para minimizar el daño, THHN y THWN-2 deben enterrarse en conductos. Durante el cableado, tenga cuidado de tirar de la cuerda. Porque a veces puede dañar el aislamiento. La conexión a tierra debe instalarse en lugares específicos y debe hacerlo de manera segura.
¿Cuál es la diferencia entre AWG y el cable?
Americal Wire Gauge (AWG) es el sistema de medición que indica las dimensiones del alambre y también se utiliza para medir el espesor del alambre THHN.
El cable THHN especifica los tipos de cable con aislamiento de material termoplástico, a menudo utilizado para ubicaciones secas y húmedas para cables eléctricos. El cable THHN es común en entornos comerciales y residenciales.
