Alambre de construcción NM-B
- De acuerdo con UL, ASTM
- Lugar de origen: Henan, China
- Código del HS: 8544492100
- Embalaje: 100 metros
- MOQ: 1000 metros
5

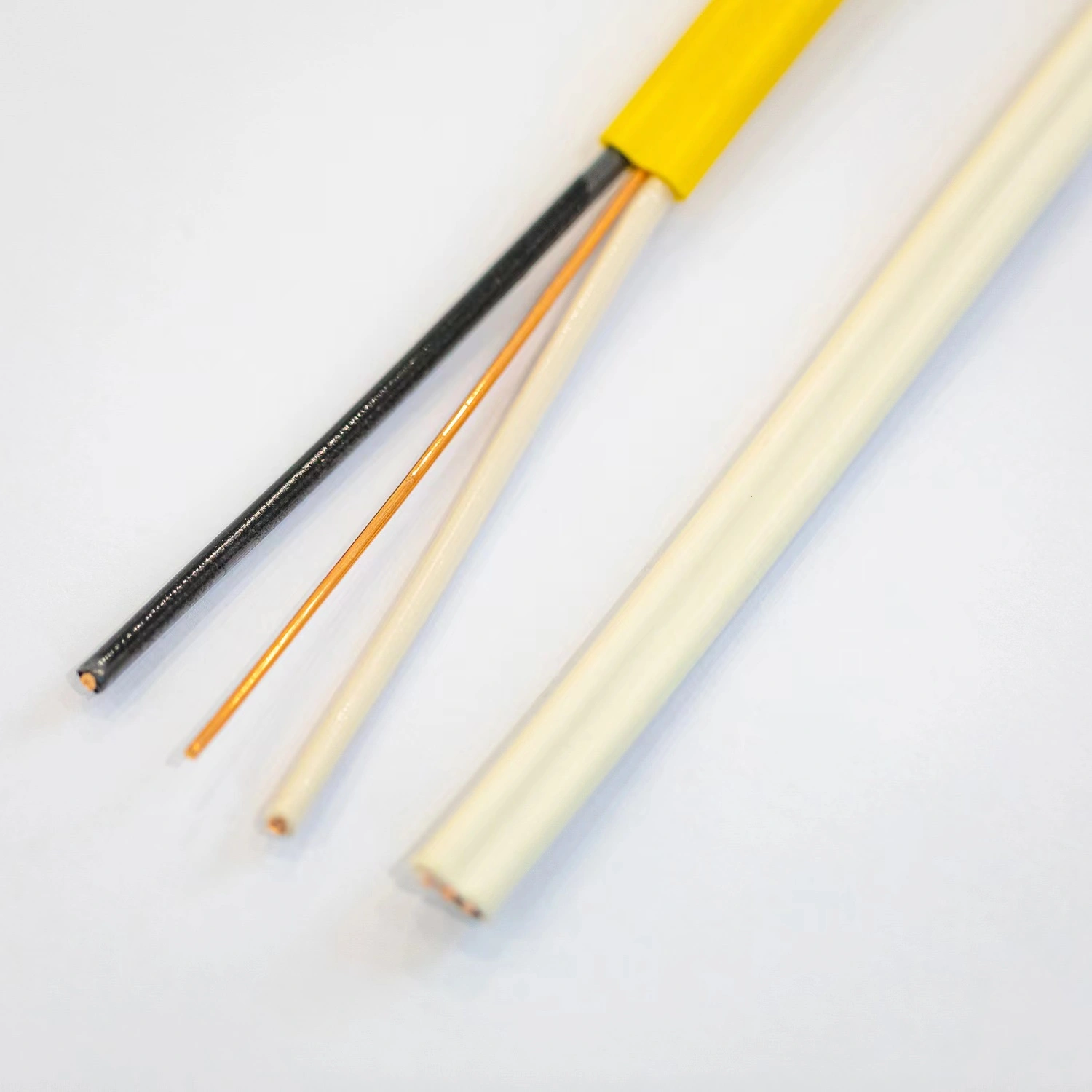

Los conductores de los cable NM-B están hechos de alambre de cobre desnudo que cumple con las normas ASTM-B3 / B8. Por lo general, hay varios haces de cables de cobre finamente trenzados que van desde 14 AWG hasta calibres más gruesos. Los cables del núcleo están aislados con PVC y recubiertos con un nailon transparente para proporcionar protección y resistencia mecánica adicionales. Los cables de conexión a tierra están cubiertos con un papel separador especial y están dispuestos junto con los conductores aislados. Los cables tipo NMB están disponibles en el mercado en varios tamaños y modelos, como NM-B3 * 12AWG. Además, el cable NMD90 es uno de los tipos de calidad ofrecidos por el fabricante de cables ZW.
Aplicación:
Los cables NMB se utilizan principalmente para instalaciones eléctricas en viviendas, como la conexión de enchufes e interruptores y la distribución de energía a diversas cargas. Los cables eléctricos NM-B son adecuados para la instalación fija en paredes, techos o debajo del suelo.
Construcción:
Los cables tipo NM-B utilizan conductores de cobre blando trenzados por compresión que generalmente se recocen (suavizan) para mayor flexibilidad. Los conductores están envueltos con un aislamiento de cloruro de polivinilo (PVC) clasificado a 90 °C (194 °F) para proporcionar aislamiento eléctrico y cierta resistencia al calor. El aislamiento está cubierto con una cubierta de nailon para mayor resistencia a la tracción. El cable NM-B suele estar disponible en 2, 3 o 4 núcleos con un cable de tierra desnudo. Además, el cable tipo NM-B utiliza una cubierta codificada por colores para ayudar a identificar el tamaño del conductor.
- 14 AWG – Blanco
- 12 AWG – Amarillo
- 10 AWG – Naranja
- 8 AWG y 6 AWG – Negro
Detalles:
- Chaqueta: Fabricada en PVC ignífugo, con una potencia nominal de 90 °C.
- Montaje: Conductores colocados en paralelo y envueltos con cinta de papel kraft.
- Envoltura: La cinta de papel kraft cubre el conductor de conexión a tierra.
- Chaqueta central: Nylon
- Aislamiento: PVC, tipo THHN.
- Conductor: Cobre recocido, conforme a las normas ASTM B3.
Especificación del cable NM-B:
- Baja Tensión
- Ignífugo
- Temperatura de trabajo a 90°C
Parámetro de cable NM-B
| Tamaño (AWG) | Número de conductores | Número de hebras | AislamientoEspesor (mm) | Tamaño del cable de tierra | Peso neto aproximado por 1000′ (libras) | Ampacidad permitida |
| 14awg | 2 | 1 | 0.38 | 14 | 57 | 15 |
| 14awg | 3 | 1 | 0.38 | 14 | 74 | 15 |
| 14awg | 4 | 1 | 0.38 | 14 | 91 | 15 |
| 14awg | 2-2 | 1 | 0.38 | 14 | 91 | 15 |
| 12awg | 2 | 1 | 0.38 | 12 | 82 | 20 |
| 12awg | 3 | 1 | 0.38 | 12 | 107 | 20 |
| 12awg | 4 | 1 | 0.38 | 12 | 132 | 20 |
| 12awg | 2-2 | 1 | 0.38 | 12 | 132 | 20 |
| 10awg | 2 | 1 | 0.51 | 10 | 124 | 30 |
| 10awg | 3 | 1 | 0.51 | 10 | 164 | 30 |
| 10awg | 4 | 1 | 0.51 | 10 | 201 | 30 |
| 8awg | 2 | 7 | 0.76 | 10 | 186 | 40 |
| 8awg | 3 | 7 | 0.76 | 10 | 253 | 40 |
| 6awg | 2 | 7 | 0.76 | 10 | 225 | 55 |
| 6awg | 3 | 7 | 0.76 | 10 | 357 | 55 |
| 4awg | 3 | 7 | 1.02 | 8 | 560 | 70 |
| 2awg | 3 | 7 | 1.02 | 8 | 816 | 95 |
